設備MACHINERY

マウンター実装ライン


※ご覧になりたい設備のイラストをクリックすると装置画像が見られます。


装置分類 メーカー名 装置型名 対応可能サイズ
 全自動印刷機  天竜精機 TSP-600 X:Max335mm Min50mm
Y:Max255mm Min50mm
T:Max4.0mm  Min0.4mm
 3次元(3D)
 半田検査装置
 CKD  VP3000 X:Max330mm Min50mm
Y:Max250mm Min50mm
T:Max2.0mm  Min0.5mm
 ディスペンサー  テンリュウ
テクニクス
 VM-5720VML X:Max460mm Min50mm
Y:Max410mm Min30mm
T:Max2.0mm  Min0.5mm
 マウンター  JUKI  RS-1
(0201対応)1台
X:Max650mm Min50mm
Y:Max370mm Min50mm
T:Max4.0mm  Min0.3mm
 マウンター  ヤマハ発動機  YV100Xg
(0603対応)2台
X:Max460mm Min60mm
Y:Max335mm Min50mm
T:Max3.0mm  Min0.4mm
 マウンター  ヤマハ発動機  YG100RB
(0402対応)

X:Max460mm Min60mm
Y:Max440mm Min50mm
T:Max3.0mm  Min0.4mm
 外部供給機  ヤマハ発動機  YTF-80 X:Max460mm Min60mm
Y:Max440mm Min50mm
T:Max3.0mm  Min0.4mm
 N2リフロー
 (窒素対応)
設置方法:ライン
千住金属工業 SNR-840GT X:Max500mm Min100mm
Y:Max400mm Min50mm
基板厚   :Max3.0mm
      :Min0.8mm
搬送可能高さ:上面35mm
      :下面25mm
     (基板の厚み含む)
 N2リフロー
 (窒素対応)
設置方法:バッチ
 日本電熱計器 SENSBEY JN-3507NL X:Max470mm Min70mm
Y:Max350mm Min50mm
高さ:上面・下面20mm
   (基板の厚み含む)



フロー実装ライン


※ご覧になりたい設備のイラストをクリックすると装置画像が見られます。

装置分類 メーカー名 装置型名 対応可能サイズ
 スプレーフラクサー  日本電熱計器 MXL-350V Y:Max350mm Min60mm
 鉛フリー
 フロー装置
 ダイトクテック  DTFS-35EM X:Max400mm Min120mm
Y:Max350mm Min60mm
T:Max2.6mm  Min0.6mm
基板上高さ:100mm以下
基板下高さ:7mm以下
 共晶
 フロー装置
タムラ製作所 HC33-32LF2 X:Max350mm Min120mm
Y:Max330mm Min50mm
T:Max1.6mm  Min0.6mm
基板上高さ:100mm以下
基板下高さ:7mm以下

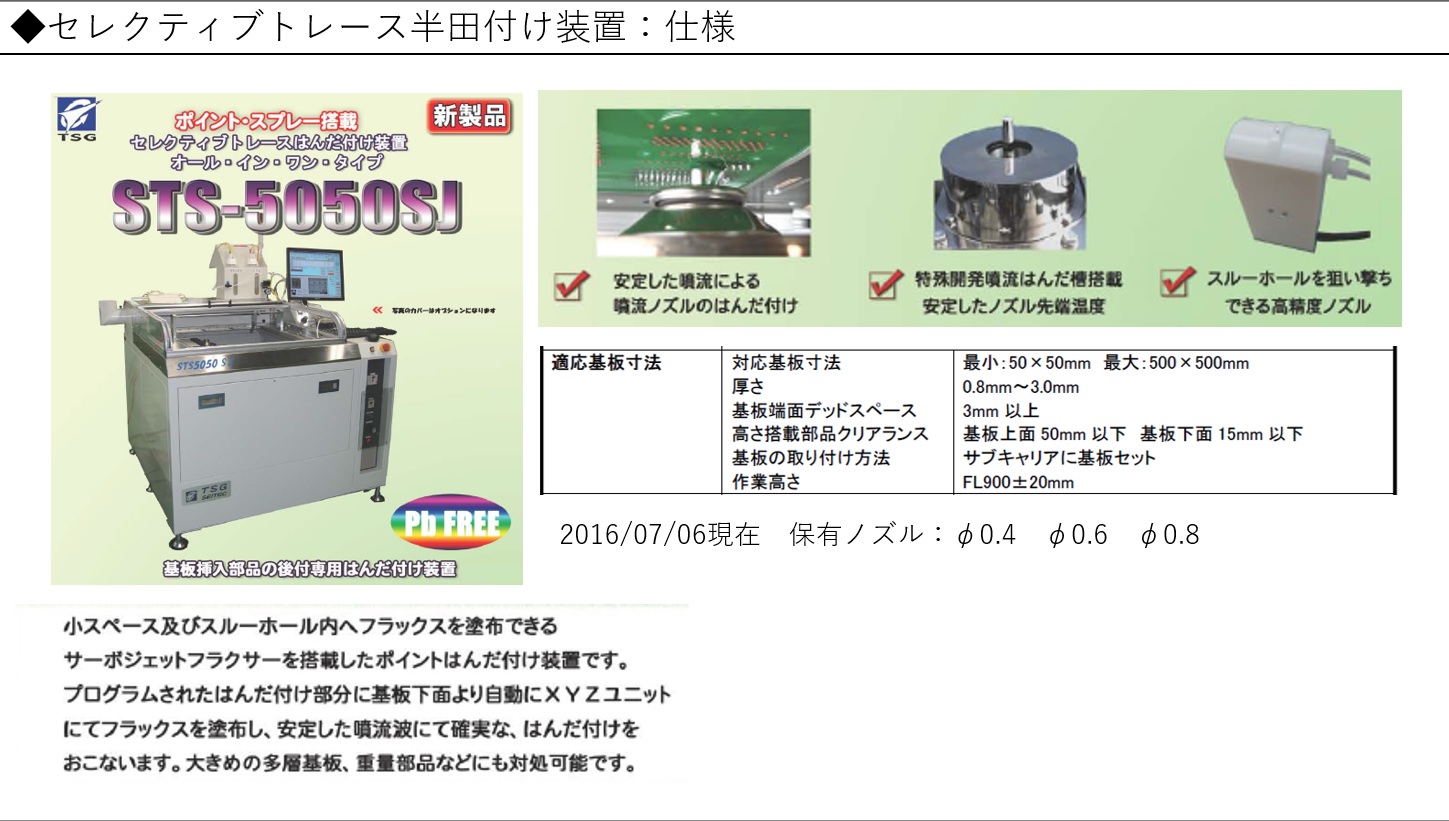

セレクティブトレース半田付け(ポイント噴流)


※ご覧になりたい設備のイラストをクリックすると装置画像が見られます。


装置分類 メーカー名 装置型名 対応可能サイズ

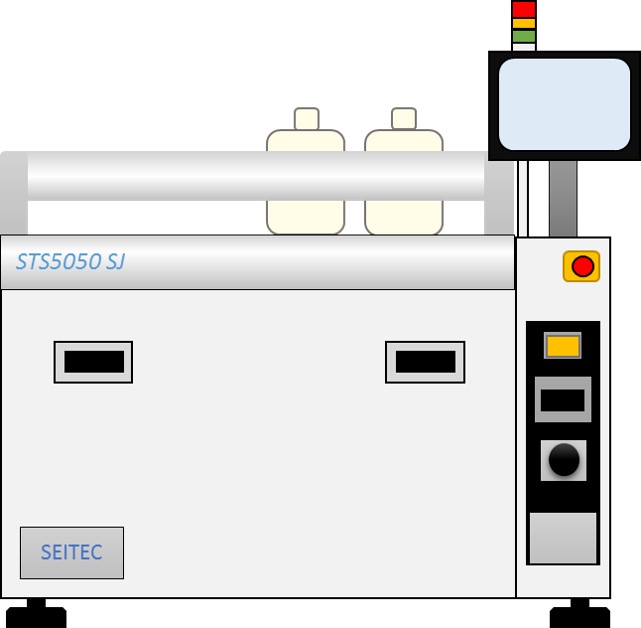

 セレクティブ
ソルダー
 セイテック STS5050-SJ X:Max500mm Min50mm
Y:Max500mm Min50mm


検査機器


※ご覧になりたい設備のイラストをクリックすると装置画像が見られます。

装置分類 メーカー名 装置型名 対応可能サイズ

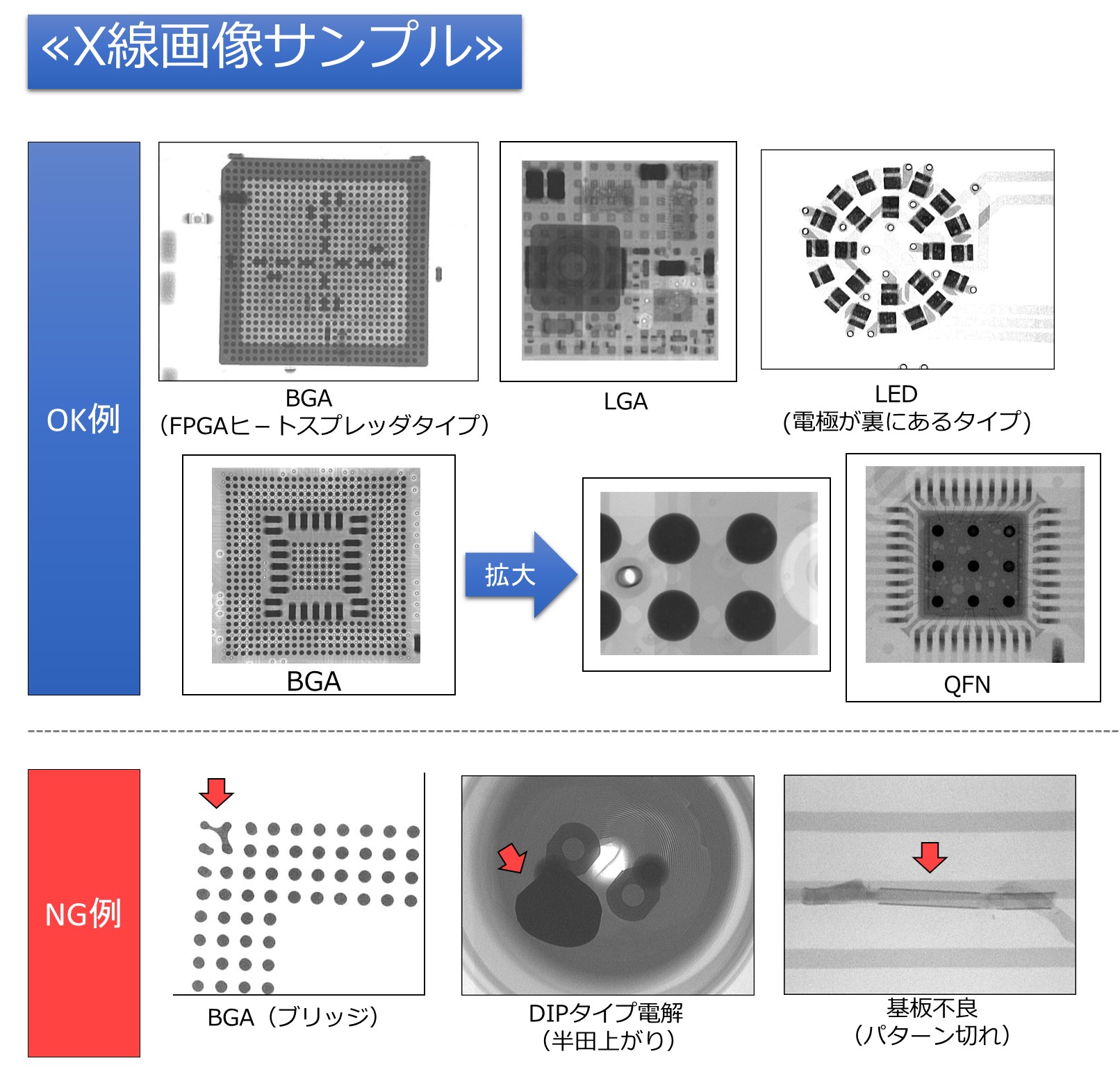

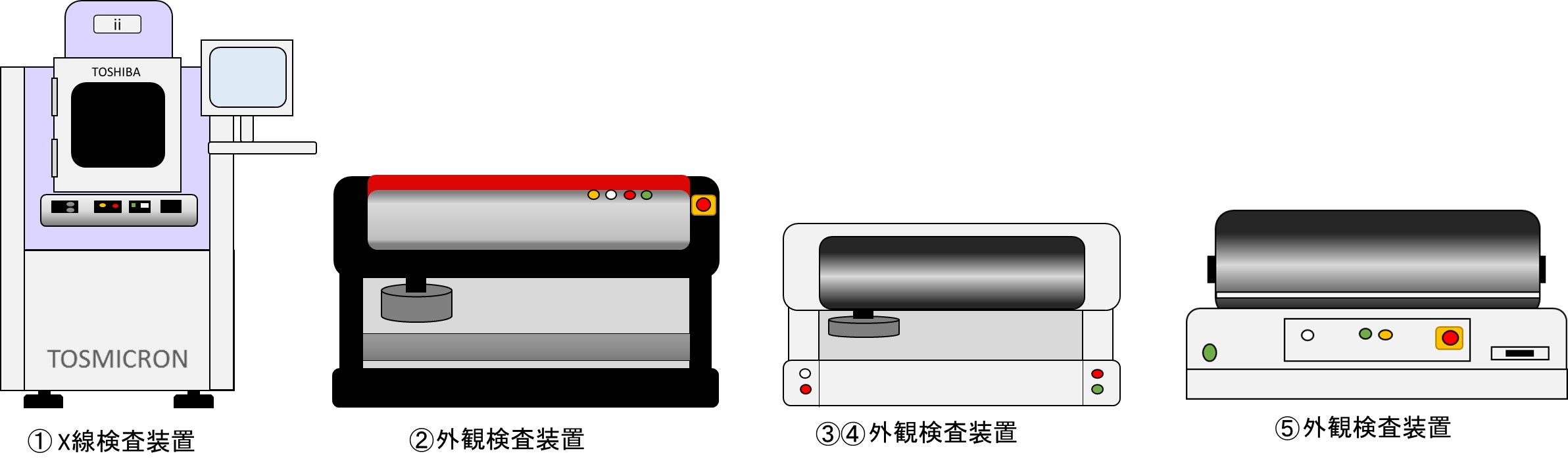

 X検査装置
サンプル画像
 東芝 @ TOSMICRON-C3090IN X:Max250mm×Y:330mm
外観検査装置 マランツ
エレクトロニクス
A U22XMA-650 X:Max650mm Min50mm
Y:Max540mm Min50mm
T:Max2.0mm  Min0.4mm
基板上高さ:25mm以下
基板下高さ:30mm以下
外観検査装置 マランツ
エレクトロニクス
B M22XDL-350
C M22XFX-350
X:Max350mm Min50mm
Y:Max250mm Min50mm
T:Max2.0mm  Min0.5mm
基板上高さ:25mm以下
基板下高さ:30mm以下
外観検査装置 DJ-TECH D BPC-168DT X:Max460mm Min50mm
Y:Max360mm Min50mm
T:Max2.0mm  Min0.6mm
基板上高さ:40mm以下
     ※50mm以下
  (※サイド照明未使用時)
基板下高さ:45mm以下


リワーク機器


※ご覧になりたい設備のイラストをクリックすると装置画像が見られます。

装置分類 メーカー名 装置型名 対応可能サイズ

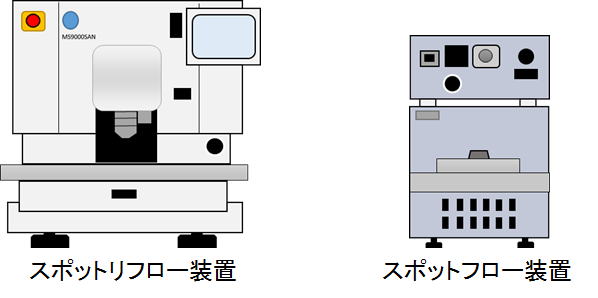

スポットリフロー メイショイウ MS9000SAN X:Max400mm Min50mm
Y:Max500mm Min50mm
T:Max3.5mm  Min0.5mm
基板上高さ:45mm以下
基板下高さ:25mm以下
スポットフロー @Aアジア
  エレクトロニクス
Bテクノデザイン工業
@ASOLDER ACE
B TOP-323
各種ノズルを取り揃えております。
半田は3種用意しております。
(鉛フリー・共晶・低融点鉛フリー(RoHS対応品))
